Мультизональные системы кондиционирования

Особенность мультизональных систем кондиционирования в том, что они позволяют кондиционировать помещения большой площади – более 100.000 кв. м.

Для здания, площадь которого превышает 200 000 кв. м возможно объединение нескольких VRV-систем в единую систему под управлением общей автоматической диспетчерской системы.

Сфера применения мультизональных систем кондиционирования

  • Системы кондиционирования данного типа используются в составе систем кондиционирования и вентиляции крупных зданий, в том числе многоэтажных офисных комплексов открытой архитектуры с просторными окнами и помещениями.
  • Системы VRV и VRF широко используются в отелях, банках, бизнес-центрах.

В отличие от сплит-систем, где блоки монтируются с наружной стороны окон, мультизональные кондиционеры скрыты от глаз и «не оскорбляют» эстетический вид фасада здания.

Установка мультизональных кондиционеров происходит только на основе схемы проекта. Схема расстановки кондиционеров в здании формируется уже на этапе строительства здания и состоит из двух функциональных частей: архитектурного и технологического плана объекта.

Учет особенностей архитектуры и стиля будущего здания позволяет максимально скрыть кондиционеры и систему коммуникаций от посторонних, обеспечить легкий доступ к кондиционерам ремонтной службе, сохранить задуманный дизайн помещений.

Премущества мультизональных систем кондиционирования:

  • малый вес блоков
  • вибропоглащающая конструкции внешних блоков
  • экономия затрат на стоимость монтажных работ
  • экономия электроэнергии при выборочном зональном кондиционировании
  • расширенная длина коммуникаций между внутренними и наружным блоком позволяет разнести их на необходимые расстояния друг от друга
  • поддержка точной температуры и циркуляция воздуха во всем здании
  • полностью автоматическое управление одной зоной или всей системой в целом. В процессе управления имеется возможность менять режимы работы внутренних блоков.
  •  работа без сбоев
  •  тарификация затрат на электроэнергию с разграничением дневного и ночного тарифов

Компоненты системы


В состав мультизональных VRV и VRF систем входит несколько внутренних блоков, при помощи которых происходит равномерное охлаждение помещений по зонам. Допустимое количество внутренних блоков в одной системе – 250.

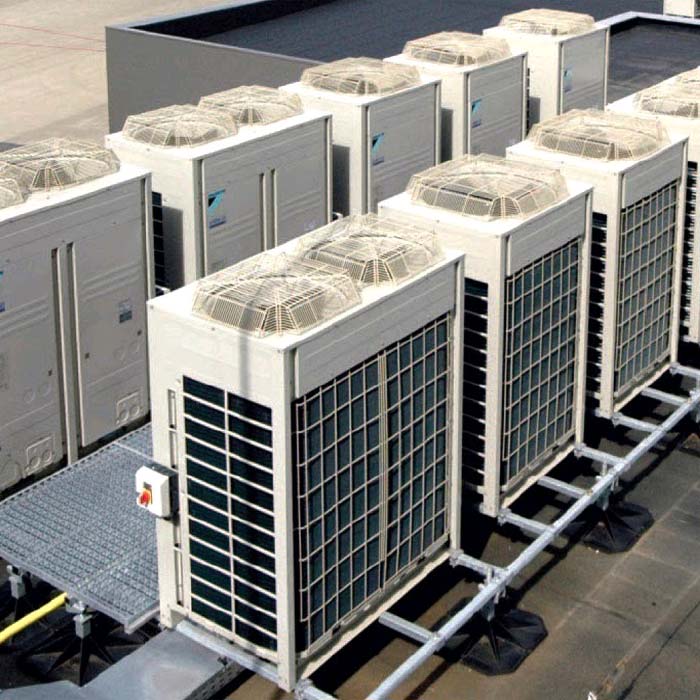

Для покрытия всей территории в многоэтажном офисном здании или торговом центре может быть одновременно установлено более сотни внутренних блоков. Блоки обычно устанавливаются на крыше здания, в подвальных помещениях или вне здания.

Типы VRV систем

Различают VRV – системы двух типов с охлаждением воздушного типа и охлаждением водяного типа.

VRV системы с воздушным охлаждением эксплуатируются уже более 20-ти лет. Современные системы с охлаждением воздушного типа отличаются высокой производительностью и малым энергопотреблением.

Сфера применения VRV систем: промышленные и производственные комплексы, крупные коммерческие объекты различного назначения.

Характеристики:

  •  встроенная функция рекуперации тепла
  •  небольшие габариты блоков
  •  поддержка широкого диапазона температур: -5°до -46° C в режиме охлаждения, от -25° до +15° C в режиме подогрева
  •  мощность наружных блоков совместно с тепловым насосом диапазоне 5 - 54 лошадиных сил
  •  максимальная протяженность инженерных коммуникаций – 165 м
  •  длина трубопровода – 1000 м
  •  расстояние между внутренними блоками – 15 м, между наружными внутренними блоками при различных типах монтажа – 50-90 м
VRV системы с водяным охлаждением позволяют проводить выборочное кондиционирование помещений в требуемом режиме, отключать простаивающие кондиционеры и таким образом экономить электроэнергию. Наличие в составе системы наружных блоков и компрессоров различной мощности позволяет спроектировать систему требуемой производительности и сэкономить бюджет компании – Заказчика.

Характеристики:

  • встроенный инвентор для значительной экономии электропотребления
  • управление системой с переменным пропорционально - интегральным регулированием работой копрессоров. Для контроля работы используются специальные датчики, устанавливающие давление хладагента.
  • паяльный тип межблоковых соединений, соединений наружных блоков с магистральнымтрубопроводом гарантирует высокую надежность и долгий срок экплуатации всех компонентов.
  • надежная защита системы от утечек хладагента
  • возможность работы в различных климатических зонах

Механизм работы VRV и VRF систем

  • Для отвода большого количества тепла мультизонным кондиционерам требуется расширенные коммуникации. Отличительная черта данного типа систем – большая протяженность фреоновых трубопроводов.
  • Поддержка заданной температуры с минимальными отклонениями от нормы ±0,5С° во всем здании происходит по следующей схеме. Электронный терморегулирующий вентиль непрерывно регулирует расход хладоагентав соответствии с изменениями уровня нагрузки каждого из внутренних блоков.

  • Для снижения эксплуатационных расходов ведется самостоятельное управление каждой зоной.Нагревание или охлаждение воздуха производится в выборочных помещениях зданиях, там, где это необходимо в настоящий момент.

  • С отключением определенного количества внутренних блоков изменяется нагрузка на систему. Система инвенторного управления предоставляет возможность внешнему блоку автоматически подстраиваться к меняющимся параметрам нагрузки.
