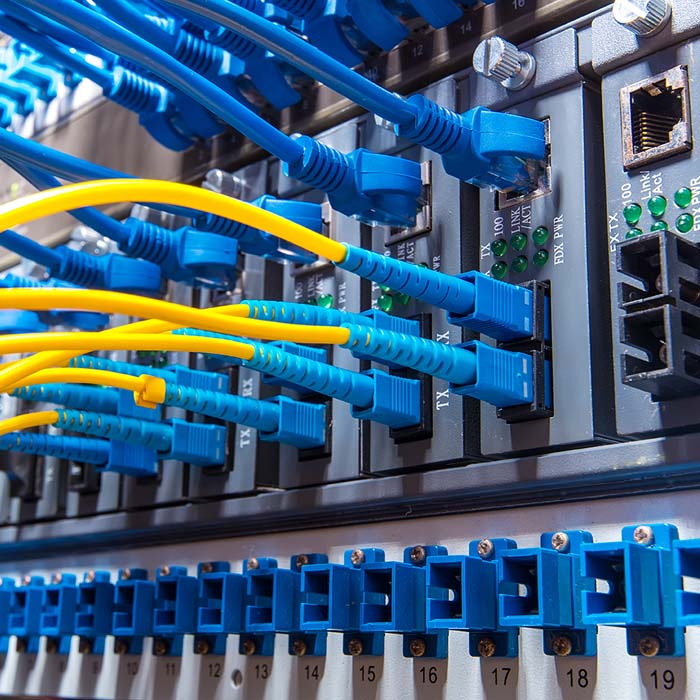

В состав любой СКС входят десятки тысяч разных компонентов. Построение локальных сетей и структурированных систем осложняется огромным количеством отдельных элементов и устройств, на базе которых они создаются. Чтобы управление системой не превратилось в хаос, применяют наглядную и уникальную маркировку отдельных групп компонентов.

Трудно точно подсчитать ущерб компании от простоев во время тестирования и ремонта СКС, когда инженер «вслепую» пытается найти поврежденный кабель. Монтаж СКС и ЛВС может быть ощутимо улучшен с помощью четкой сегментации и разделения всех используемых элементов и частей.

Для упрощения ориентации в кабельном хозяйстве применяется международная система маркировки отдельных частей кабельной сети, которая является «международным языком», позволяющим быстро ориентироваться в структурированной кабельной сети

Общие требования к маркировке элементов СКС сформулированы в действующем стандарте TIA/EIA-606, где подробно описываются группы компонентов сети, принятых к индексированию: кабели, кроссовое оборудование, шнуры и розетки, неразъемные соединители, лотки, короба и элементы заземления.
Согласно стандарту, маркировочный компонент обязан соответствовать требованиям теста UL969, а именно - на нем должно быть поле для нанесения надписей определенной длины и цвета.  Маркируемые компоненты могут быть различного типа и размера, обладают высокой механической прочностью и устойчивостью к воздействию окружающей среды. Классификация применяемых элементов маркировки кабельной сети достаточно проста. Маркируемые кабели, устанавливаемые на этапе создания СКС, называются технологическими элементами.

Маркеры, применяемые уже в процессе работы кабельной сети, называют финишными. Отсутствие финишной маркировки затрудняет процесс управления сетью, поэтому кабельная система не сдается в эксплуатацию без осуществления процесса маркировки и идентификации. Существуют штатные элементы маркировки, которые входят в комплект поставки многих решений СКС, например, панелей или розеток.

В современных структурированных кабельных сетях широко применяются разнообразные типы дополнительных меток, которые производятся специализированными компаниями. Дополнительные метки отличаются разнообразием расцветок и хорошим качеством исполнения, что позволяет идентифицировать отдельные звенья и функциональные блоки кабельной системы предприятия.

Самым популярным и распространенным на сегодняшний день элементом маркировки являются клеевые этикетки, которые используются в качестве элементов технологической и финишной маркировки. Этикетки применяются для идентификации различных компонентов СКС: кабельного и коммутационного оборудования, коробов, шкафов, пластин заземления.

Структура СКС

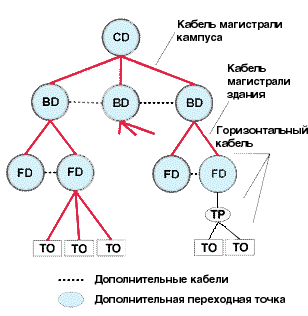

Структурированная Кабельная Система (Структурированная Кабельная Система (СКС) должна состоять из любой или всех перечисленных ниже подсистемСКС) должна состоять из любой или всех перечисленных ниже подсистем:

Данные подсистемы включают в себя следующие функциональные элементы:

  • Главный Распределительный Пункт (ГРП)
  • Магистральный кабель территории
  • Распределительный Пункт Здания (РПЗ)
  • Магистральный кабель здания
  • Распределительный Пункт Этажа (РПЭ)
  • Горизонтальный кабель
  • Точка перехода (ТП)
  • Телекоммуникационный Разъем (ТР)

Горизонтальная подсистема

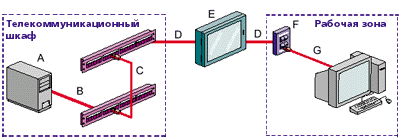

Горизонтальная подсистема является частью телекоммуникационной кабельной системы, которая проходит между телекоммуникационной розеткой/коннектором на рабочем месте и горизонтальным кроссом в телекоммуникационном шкафу. Она состоит из горизонтальных кабелей и той части горизонтального кросса в телекоммуникационном шкафу, которая обслуживает горизонтальный кабель. Каждый этаж здания рекомендуется обслуживать своей собственной Горизонтальной подсистемой.

Все горизонтальные кабели, независимо от типа передающей среды, не должны превышать 90 м на участке от телекоммуникационной розетки на рабочем месте до горизонтального кросса. На каждое рабочее место должно быть проложено как минимум два горизонтальных кабеля.

В случае речевых приложений и приложений передачи данных четырехпарные UTP/ScTP и волоконно-оптические кабели должны прокладываться с соблюдением топологии "звезда" от телекоммуникационного шкафа на каждом этаже до каждой индивидуальной информационной розетки. Все пути прохождения кабельных трасс должны быть согласованы с заказчиком перед началом прокладки кабеля.

Каждый сегмент кабеля UTP/ScTP между горизонтальной частью кросса в телекоммуникационном шкафу и информационной розеткой не должен содержать муфт.


Магистральная подсистема

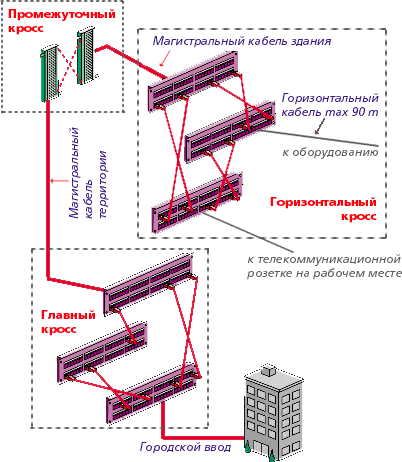

Маршрут кабеля внутри здания, соединяющий шкаф со шкафом или с аппаратной, называется Магистральной подсистемой здания, соединяющей главный кросс в аппаратной с промежуточными кроссами (IС) и с горизонтальными кроссами в телекоммуникационных шкафах (ТС). Она состоит из среды, в которой происходит передача информации по магистрали между этими точками, и соответствующего коммутационного оборудования, терминирующего данный тип среды.

Магистральная подсистема должна включать в себя кабель, установленный вертикально между этажными телекоммуникационными шкафами, главный или промежуточный кроссы в многоэтажном здании, а также кабель, установленный горизонтально между телекоммуникационными шкафами, главный или промежуточный кроссы в протяженном одноэтажном здании.

Во всех ТС должна иметься в наличии или быть доступной для повторного использования адекватная площадь сечения магистральной трассы, чтобы не потребовалось создавать дополнительные трассы. Все трассы, если они предназначены для использования в системах телекоммуникации, должны иметь противопожарные заглушки независимо от того, используются трассы или нет.

Магистральные кабели должны быть проложены топологически в виде звезды, начинаясь в главном кроссе и проходя к каждому телекоммуникационному шкафу. Между главным и горизонтальным кроссами может находиться промежуточный кросс. Такая система называется топологией иерархической звезды.

Все телекоммуникационные кабельные системы и оборудование должны быть заземлены в соответствии с соответствующими нормативами и правилами.

Магистрали между зданиями

Когда распределительная система охватывает более одного здания, компоненты, обеспечивающие связь между зданиями, составляют Магистральную подсистему между зданиями. Эта подсистема включает в себя среду, по которой осуществляется передача магистральных сигналов, соответствующее коммутационное оборудование, предназначенное для терминирования данного типа среды, и устройства электрической защиты для подавления опасных напряжений при воздействии на среду грозового и/или высоковольтного электричества, пики которых могут проникать в кабель внутри здания. Обычно это магистральный кабель первого уровня, проходящий от главного кросса в аппаратной центрального здания к промежуточному кроссу в аппаратной периферийного здания.

Магистральная подсистема должна включать в себя кабель, проложенный между зданиями, в туннеле, закопанный непосредственно в землю или в любой комбинации этих способов и проходящий от главного кросса к промежуточному кроссу в системе, состоящей из нескольких зданий. Кабели магистрали должны быть установлены по топологии "звезда", исходя из главного кросса к каждому телекоммуникационному шкафу периферийного здания. Все кабели между зданиями должны быть установлены с соблюдением требований соответствующих нормативов.


Подсистема рабочего места

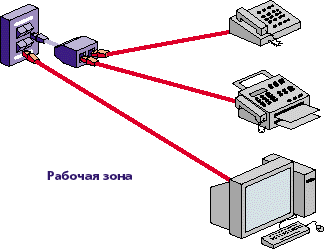

Данная подсистема обеспечивает соединение информационной розетки (телекоммуникационного разъема) и активного устройства (компьютер/телефон). В подсистеме определены требования к аппаратным шнурам и телекоммуникационным розеткам на рабочем месте пользователя.

Телекоммуникационные разъемы располагаются на стене, на полу или в любой другой области рабочего места. Все зависит от конструкции здания. При проектировании кабельной системы телекоммуникационные разъемы должно размещаться в легкодоступных местах. Высокая плотность размещения разъемов повышает гибкость системы по отношению к изменениям. Во многих странах разъемы устанавливаются из расчета: два разъема на минимум 6 кв. м. и максимум 10 кв. м. рабочей площади. Разъемы могут устанавливаться как отдельно, так и в группе, но каждое рабочее место должно быть снабжено минимум двумя разъемами.

Каждый телекоммуникационный разъем должен быть промаркирован постоянной, хорошо заметной для пользователя, этикеткой. Следует обратить внимание на маркировку каждой дуплексной пары: все изменения маркировки должны фиксироваться в документации.


Размещение аппаратной или телекоммуникационного шкафа

Подсистема аппаратной состоит из электронного оборудования связи коллективного (общего) использования, расположенного в аппаратной или в телекоммуникационном шкафу, и передающей среды, необходимой для подключения к распределительному оборудованию, обслуживающему горизонтальную или магистральную подсистемы.

Телекоммуникационные шкафы должны обеспечивать все необходимые условия (пространство, питание, условия окружающей среды и т.д.) для пассивных элементов и активного оборудования, установленного в них. Каждый шкаф должен иметь прямой выход на магистральные кабели.

Заземление телекоммуникационного оборудования должно проводиться в соответствии с местными и государственными нормативами.

Оборудование включает в себя арматуру кроссов, патч-панели и стойки, активное телекоммуникационное оборудование, а также приспособления и устройства для проведения тестирования. Также необходимо обеспечить заземляющую магистраль на основе соединительного проводника для обеспечения прямого соединения аппаратной и телекоммуникационных шкафов. Эти элементы являются частью инфраструктуры заземления (системы телекоммуникационных трасс и помещений в структуре здания) и не зависят от оборудования или кабельной системы. Аппаратной не должны пользоваться другие службы здания, которые прямо или косвенно могут мешать функционированию телекоммуникационной системы.

Рекомендуемые типы кабелей для передачи сигнала

Подсистема Тип носителя сигнала Рекомендуемое использование
Горизонтальные кабели Экранированная или неэкранированная витая пара Голос, данные
Оптоволокно При необходимости (1)
Магистральные кабели Экранированная или неэкранированная витая пара Голос и низкоскоростная среда для передачи данных
Оптоволокно Высокоскоростная среда для передачи данных
Магистральные кабели территории Оптоволокно Для большинства приложений. Использование оптоволокна решает многие проблемы, связанные с источниками помех.
Экранированная или неэкранированная витая пара При необходимости (2)

(1) При определенных условиях (соображения безопасности, условия среды и т.д.) может рассматриваться использование оптоволокна для горизонтальных кабелей

(2) UTP или FP можно использовать магистральной подсистеме территории, если это позволяет расстояние и при этом, широкая полоса пропускания, свойственная оптическим кабелям, не требуется.
