Построение катастрофоустойчивой СХД на аппаратной платформе NetApp
О Заказчике
Компания Заказчика оказывает широкий спектр консультационных услуг в нефтегазовой сфере по всему миру. На счету компании множество выполненных консультационных проектов для тысяч заказчиков по всему миру, в числе которых частные и государственные нефтегазовые компании, финансовые организации, а также покупатели нефти, природного газа и продуктов их переработки.
Задача и организация проекта
ИЦ ТЕЛЕКОМ-СЕРВИС реализовал проект по построению катастрофоустойчивой системы хранения данных на платформе NetApp для российского представительства одного из крупнейших международных игроков в сфере нефтегазового бизнес-консалтинга.
Решение, разработанное для Заказчика, должно обеспечивать отказоустойчивое и безопасное хранения данных ИТ-инфраструктуры компании, включая системы виртуализации, базы данных, в том числе данные, критически важные для бизнеса.
Специально для Заказчика специалисты ИЦ ТЕЛЕКОМ-СЕРВИС разработали интеллектуальное катастрофоустойчивое решение для резервного копирования данных, которое обеспечивает «разнесение» данных на основную и резервную площадки Заказчика с учетом модели обмена данными Active-Active.
Важно, что интеллектуальное решение от ИЦ ТЕЛЕКОМ-СЕРВИС разработано с учетом его оптимизации под индивидуальные задачи Заказчика в части обеспечения непрерывности работы и опережающего технологического развития аппаратных и программных платформ.
Описание решения
В рамках проекта специалисты ИЦ ТЕЛЕКОМ-СЕРВИС построили информационную систему, которая объединяет системы хранения данных (СХД), расположенные в центральном офисе и арендованном ЦОДе, с учетом модели обмена данными Active-Active.

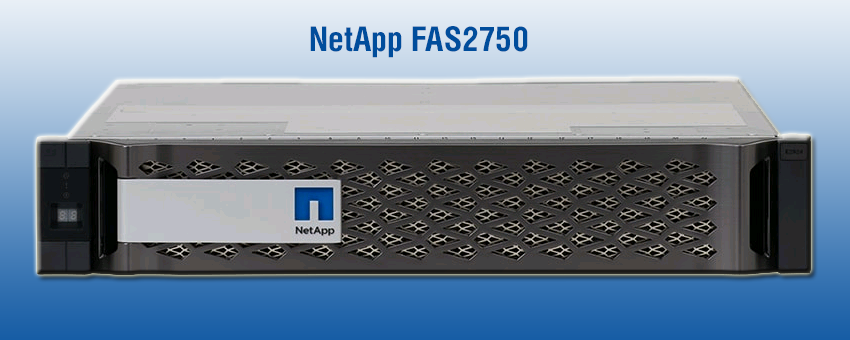

В основу решения легла аппаратная платформа NetApp FAS 2750-Bundle — система хранения данных с высокой производительностью, специально разработанная для компаний с сетью филиалов и территориально распределенных объектов.
Двухконтроллерная система хранения данных включает два идентичных аппаратных узла, с разворачиваемым на аппаратной платформе единообразным комплектом ПО.
Все продуктивные нагрузки выполняются на основной СХД. Резервная СХД имеет идентичную аппаратную конфигурацию и выполняет функцию хранения копии продуктивных данных.
Катастрофоустойчивое решение, разработанное ИЦ ТЕЛЕКОМ-СЕРВИС, обеспечивает «разнесение» данных на основную и резервную площадки Клиента с использованием технологий кластеризации узлов, виртуализации инстансов (разворачивание виртуальной инфраструктуры виртуальных машин в облаке) и виртуализации дискового пространства.
Обеспечение катастрофоустойчивости
Отказоустойчивость основной СХД обеспечивается путем создания так называемых «моментальных снимков», которые включают полную копию всех данных тома на момент создания снимка. Снимки хранятся по многоярусному цикличному графику и позволяют восстанавливать данные сроком до 1 года. Добавим, что пользователи могут самостоятельно восстанавливать данные в Проводнике Windows.
В целях обеспечения катастрофоустойчивости на резервной СХД на регулярной основе (1 раз в сутки) создается актуальная копия данных основной СХД (асинхронная репликация данных). Копия включает тома данных, их моментальные снимки, а также настройки всех сервисов для доступа к данным.
Отметим, что частота репликации составляет 1 раз в сутки, а скорость переключения для работы с основной СХД на резервную – не более 5 минут. В случае восстановления основной СХД после аварии предусмотрена возможность обратной репликации с передачей только измененной за время аварийной работы части данных.
Возможности катастрофоустойчивой системы хранения данных, развернутой в инфраструктуре Заказчика:
Создание локальных резервных копий на основной площадке.
Репликация данных с основной на резервную площадку, включая созданные на первом этапе резервные копии.
Прозрачное переключение работы системы с основной площадки на резервную.
Обратная репликация измененных за время работы резервной системы данных с резервной площадки на основную.
Восстановление работы основной системы после обратной репликации.
ИТОГ проекта
Индивидуальное катастрофоустойчивое решение хранения данных, разработанное специалистами ИЦ ТЕЛЕКОМ-СЕРВИС, обеспечит Заказчику надежное и безопасное хранение информации, включая данные, критически важные для функционирования компании и ее подразделений.
Выбранная платформа аппаратная платформа NetApp FAS 2750-Bundle предусматривает дальнейшее развитие решения в части наращивания как аппаратных компонентов (например, контроллеров), так и расширения дополнительных компонентов ПО для открытия требуемого функционала: NetApp Ontap Select, NetApp Storage GRID.
